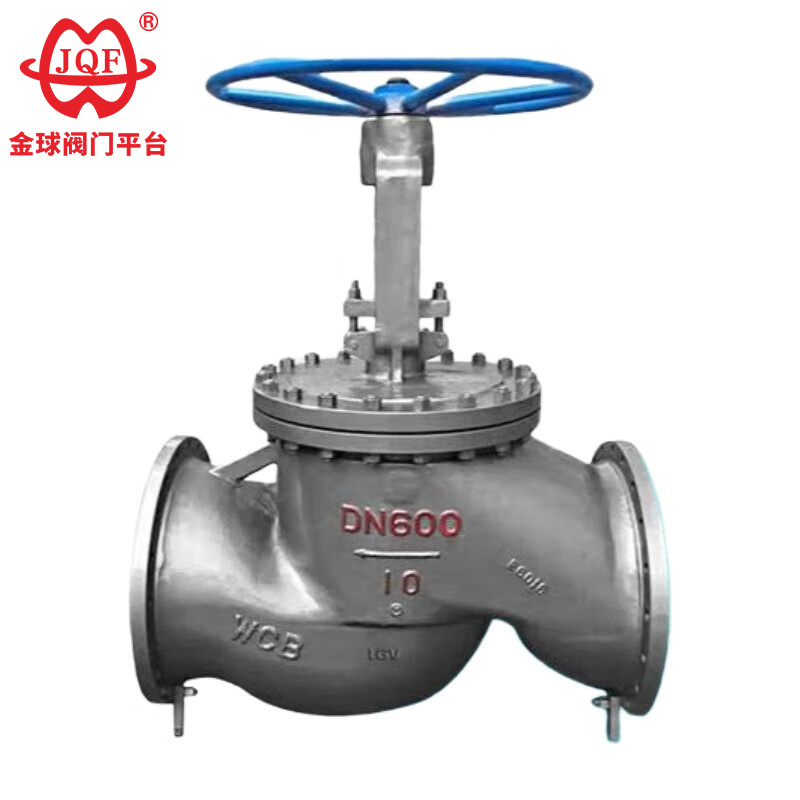

Standardowy zawór kulowy GB

Wysokiej jakości, dostosowane do indywidualnych potrzeb standardowe zawory kulowe GB typu J41H, J41Y i J41W są produkowane przez firmę JQF Valve, profesjonalnego producenta zaworów w Chinach. Ich części otwierające i zamykające są cylindrycznymi tarczami zaworowymi, a powierzchnia uszczelniająca jest płaska lub stożkowa. Dyski zaworów poruszają się liniowo wzdłuż linii środkowej płynu. Standardowe zawory kulowe GB nadają się tylko do zastosowań całkowicie otwartych lub całkowicie zamkniętych i generalnie nie są używane do regulacji przepływu, ale regulację przepływu i dławienie można wykonać zgodnie z potrzebami klienta.

Wyślij zapytanie

Opis produktu

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

Standardowy zawór kulowy GB znajdujący się w magazynie jest odpowiedni dla zakresów ciśnień PN1,6-PN16 i rozmiarów DN15-DN400, są one zawsze stosowane w przemyśle metalurgicznym, chemicznym, gazów medycznych i energetyce.

Cechy konstrukcyjne

Nieustannie wprowadzamy innowacje i dążymy do doskonałości, dotrzymując kroku czasom dzięki wysokiej jakości zaworom kulowym zgodnym ze standardem GB i wyjątkowej obsłudze klienta! Aktywnie wprowadzamy zaawansowany sprzęt, zarządzanie przedsiębiorstwem i personel obsługi technicznej, starając się zbudować wysokiej jakości markę zaworów w kraju i za granicą. Zapraszamy nowych i starych klientów do odwiedzenia i sprawdzenia naszych obiektów, współpracy dla obopólnych korzyści i wspólnego tworzenia lepszej przyszłości!

Standard wykonawczy

Specyfikacje projektowe: GB / T 12235
Długość konstrukcji: GB/T 12221
Połączenie kołnierzowe: JB/T 79
Test i kontrola: JB / T 9002
Identyfikacja produktu: GB/T 12220
Specyfikacja dostawy: JB / T 7928

Cechy

1. Usprawniona i zoptymalizowana struktura: Uproszczona konstrukcja poprawia wydajność produkcji komponentów i konserwacji sprzętu o 30%. 2. Natychmiastowa kontrola otwierania i zamykania: Konstrukcja o mikroskoku zapewnia szybkość reakcji otwierania i zamykania wynoszącą 0,8 sekundy na cykl. 3. Długotrwały system uszczelniający: Samosmarująca technologia powierzchni uszczelniających zapewnia wyjątkowo niski współczynnik tarcia; kompozytowa warstwa uszczelniająca ma trwałość przeciwstarzeniową przekraczającą 50 000 cykli otwierania i zamykania.

Parametry wydajności

model		J41H-16C ~ 160C	J41Y-16C ~ 160C	J41W-16P ~ 160P
Ciśnienie robocze (MPa)		1,6 ~ 16,0
odpowiednia temperatura (℃)		≤425		≤150
Odpowiednie media		Woda, para, olej		Słabe medium korozyjne
tworzywo	Ciało, maska	Stal węglowa		Stal nierdzewna chromowo-niklowo-tytanowa
	Trzpień zaworu	Chromowana stal nierdzewna		Stal nierdzewna chromowo-niklowo-tytanowa
	Powierzchnia uszczelniająca	Napawanie stopów na bazie żelaza	Stop do napawania	Materiał korpusu
	podsadzkarz	Grafit azbestowy, grafit elastyczny, PTFE

Główny kształt i rozmiar połączenia

Średnica nominalna	Główne wymiary i wymiary połączeń
Średnica nominalna	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

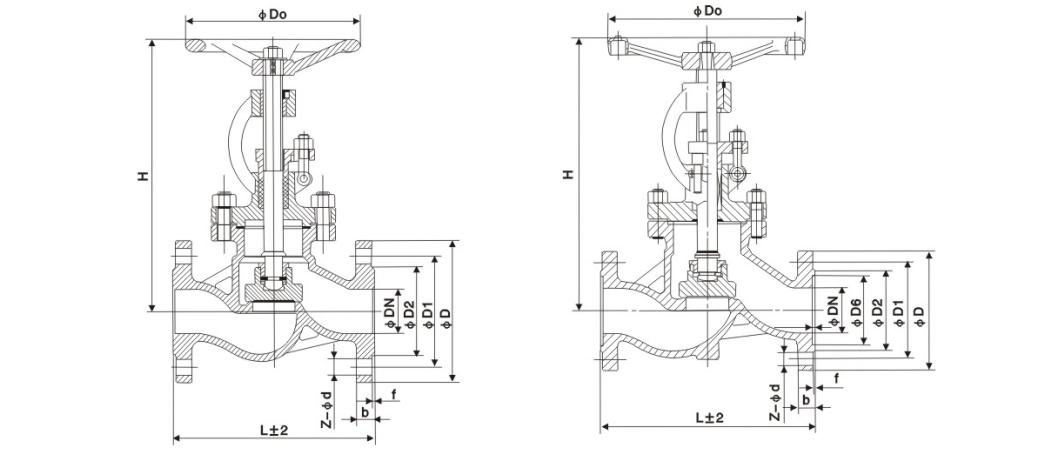

Obraz struktury
