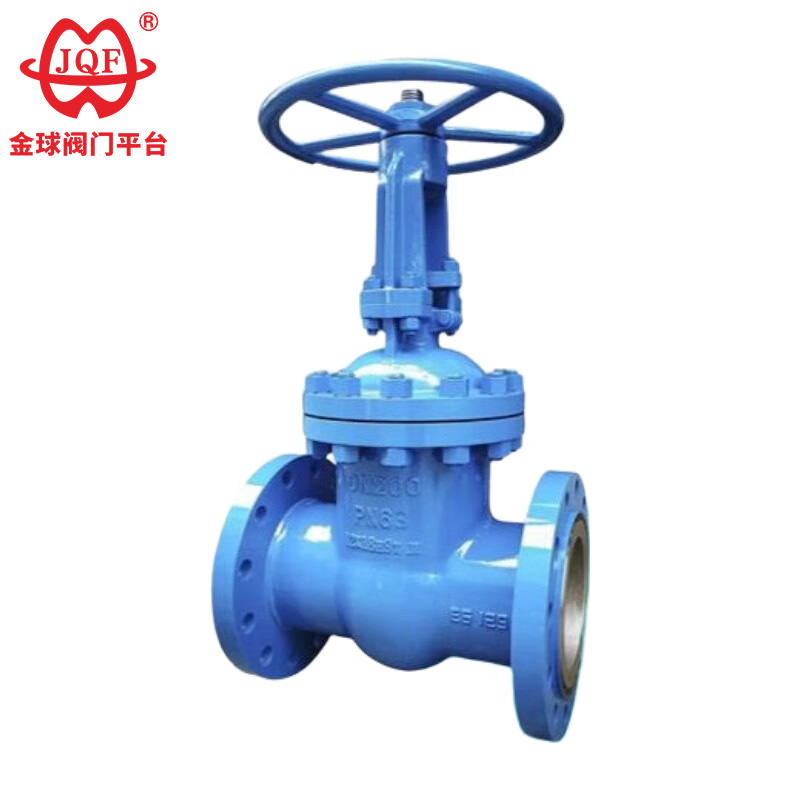

Fabryka JQF Valve produkuje wysokiej jakości zasuwy kołnierzowe zgodne ze standardem GB, które są szeroko stosowane w rurociągach petrochemicznych, energetycznych i innych produktach naftowych oraz w rurociągach parowych jako urządzenia otwierające i zamykające do łączenia lub odcinania mediów rurociągowych. Dzięki wyborowi różnych materiałów, dostosowane do indywidualnych potrzeb standardowe zasuwy kołnierzowe GB nadają się do różnych mediów, takich jak woda, para wodna, olej, kwas azotowy, kwas octowy, silne czynniki utleniające i mocznik, i są dostępne w wersjach z napędem ręcznym, z przekładnią stożkową i napędem elektrycznym.
Kontrole przed instalacją
Sprawdź zgodność materiałową zasuw kołnierzowych zgodnych ze standardem GB z mediami płynnymi, temperaturą i ciśnieniem. Sprawdź powierzchnie kołnierzy pod kątem zarysowań, upewnij się, że materiał uszczelki odpowiada warunkom pracy i upewnij się, że śruby/nakrętki spełniają wymagania wytrzymałościowe.
Wyrównanie instalacji
Nigdy nie ustawiaj na siłę standardowych zasuw kołnierzowych GB. Niewspółosiowość powoduje zniekształcenie gniazda, nieszczelności lub naprężenia konstrukcyjne. Niezależnie podeprzyj rurociągi w pobliżu zaworu. Dokręcaj śruby stopniowo w układzie gwiazdowym, aż do uzyskania równomiernego momentu obrotowego. Dokręcić ponownie po 24–48 godzinach pracy systemu.
Dyscyplina operacyjna
Całkowicie otwórz lub całkowicie zamknij standardowe zasuwy kołnierzowe GB — pozycje częściowo otwarte przyspieszają erozję gniazda/zasuwy w wyniku przepływu o dużej prędkości. Używaj wyłącznie kół ręcznych; unikaj kluczy/dźwigni. Smarowanie trzpienia (smar klasy EP) jest obowiązkowe raz na kwartał.
Konserwacja testowa
Przed uruchomieniem systemu przetestuj hydrostatycznie standardowe zasuwy kołnierzowe GB po instalacji przy ciśnieniu znamionowym 1,5 × PN. Na czas testowania odizolować zawory od urządzeń znajdujących się poniżej. Co roku: sprawdzić szczelność dławnicy, korozję trzpienia i integralność połączenia kołnierzowego. Natychmiast wymienić zużyte pierścienie uszczelniające, aby zatamować emisję niezorganizowaną.
Obsługa przechowywania
Przechowywać zawory w pomieszczeniu zamkniętym, chronionym przed wilgocią. Zaślepki końcowe pozostawić do momentu montażu.
1. Konstrukcja o wysokiej wydajności: Standardowe zasuwy kołnierzowe GB charakteryzują się racjonalnie skonfigurowaną konstrukcją, która efektywnie wykorzystuje przestrzeń, zapewniając doskonałą stabilność korpusu zaworu, zminimalizowany opór płynu i zoptymalizowany współczynnik przepływu.
2. Zwiększona trwałość uszczelnienia: Złącze uszczelniające wykorzystuje stal nierdzewną i powłokę węglikową, minimalizując zużycie i znacznie wydłużając żywotność.
3. Niezawodny i łatwy w obsłudze: Elastyczne uszczelnienie grafitowe zapewnia niezawodną integralność uszczelnienia, co skutkuje płynną pracą i minimalnym momentem roboczym.
4. Wszechstronne metody uruchamiania: Standardowe zasuwy kołnierzowe GB są kompatybilne z różnymi mechanizmami uruchamiającymi, w tym ręcznymi, pneumatycznymi, elektrycznymi i napędzanymi przekładnią, aby spełnić różnorodne wymagania aplikacji.
5. Różnorodne konstrukcje: dostępne w różnych konfiguracjach konstrukcyjnych, w tym pojedyncza brama z elastycznym klinem, pojedyncza brama ze sztywnym klinem lub brama równoległa (podwójna).
Specyfikacje projektowe: GB / T 12234
Długość konstrukcji: GB/T 12221
Kołnierz łączący: JB/T 79.1
Test i kontrola: JB/T 9092
Ciśnienie - Temperatura: GB / T 9131
Identyfikacja produktu: GB/T 12220
| Ciśnienie nominalnePN（MPa) | sprawa | ciśnienie próbne (MPa) | Zapieczętowany | |
| Uszczelnione (płynne) | Uszczelnienie (gaz) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Materiał powłoki | Odpowiednie media | Obowiązująca temperatura (℃) |
| Stal węglowa (typ C) | Woda, para, olej | ≤425 |
| Stal chromowo-niklowo-tytanowa (typ P) | Kwasy azotowe | ≤200 |
| Stal chromowo-niklowo-molibdenowo-tytanowa (typ R) | Kwas octowy | ≤200 |
| Stal chromowo-molibdenowa (typ I) | Woda, para, olej | ≤550 |
| Ciało, maska | Płyta zaworowa, gniazdo | Trzpień zaworu | Nakrętka łodygi | podsadzkarz | Koło ręczne |
| Stal węglowa | Wysokiej jakości stal węglowa + węglik lub stal nierdzewna | Chromowana stal nierdzewna | Brąz aluminiowy | Opakowanie z azbestu grafitowego | Żelazo ciągliwe |
| Stal chromowo-niklowo-tytanowa | Stal nierdzewna, stal nierdzewna + węglik spiekany | Stal nierdzewna chromowo-niklowo-tytanowa | Brąz aluminiowy | Teflon | Żelazo ciągliwe |
| Stal chromowo-niklowo-molibdenowo-tytanowa | Stal nierdzewna, stal nierdzewna + węglik spiekany | Stal nierdzewna chromowo-niklowo-tytanowa | Brąz aluminiowy | Teflon | Żelazo ciągliwe |
| Stal chromowo-molibdenowa | Stal stopowa + węglik | Stal chromowo-molibdenowa | Brąz aluminiowy | Elastyczny azbest | Żelazo ciągliwe |

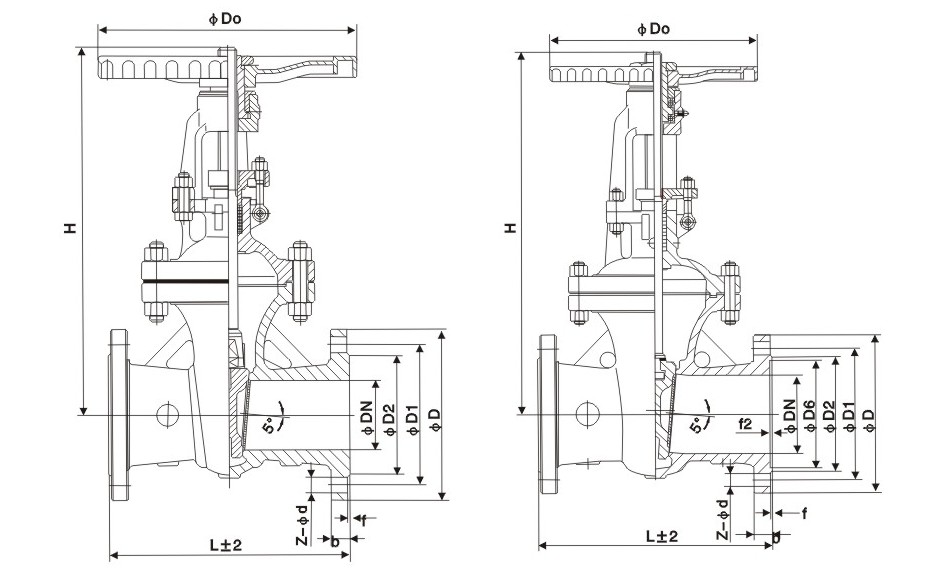

| Średnica nominalna | Główne wymiary i wymiary połączeń | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
