1. Kontrola przed instalacją: Potwierdź zgodność materiału zaworu z płynnym medium, temperaturą i ciśnieniem. Sprawdź, czy trwała powierzchnia końcowa zasuwy ze stali nierdzewnej GB w standardzie GB nie jest zadrapana. Upewnij się, że materiał uszczelki spełnia wymagania użytkowania i sprawdź, czy śruby/nakrętki spełniają wymagania wytrzymałościowe.
2. Wyrównanie instalacji: Nie wymuszaj wyrównywania. Niewspółosiowość może prowadzić do deformacji gniazd zaworów, wycieków lub naprężeń konstrukcyjnych. Podeprzeć rurociąg niezależnie w pobliżu zaworu. Dokręcaj śruby stopniowo w kolejności gwiazdowej, aż do uzyskania równomiernego momentu obrotowego. Po 24-48 godzinach pracy systemu ponownie dokręć śruby.
3. Procedury operacyjne: Wysokiej jakości zasuwa standardowa GB ze stali nierdzewnej powinna być całkowicie otwarta lub całkowicie zamknięta — częściowe otwarcie przyspieszy erozję gniazda/płytki zaworu pod wpływem płynu o dużej prędkości. Obsługiwać wyłącznie za pomocą pokrętła; nigdy nie używaj klucza/dźwigni. Trzpień zaworu należy smarować co kwartał.
4. Testowanie i konserwacja: Po montażu, przed uruchomieniem systemu, należy przeprowadzić próbę ciśnienia statycznego standardowej zasuwy ze stali nierdzewnej GB, przy ciśnieniu 1,5-krotności ciśnienia znamionowego PN. Podczas testowania zawór powinien być odizolowany od urządzeń znajdujących się za nim.
5. Przechowywanie i obsługa: Zawory należy przechowywać w pomieszczeniu zamkniętym i chronić przed wilgocią. Przed montażem zaślepki końcowe powinny pozostać w pozycji zamontowanej.

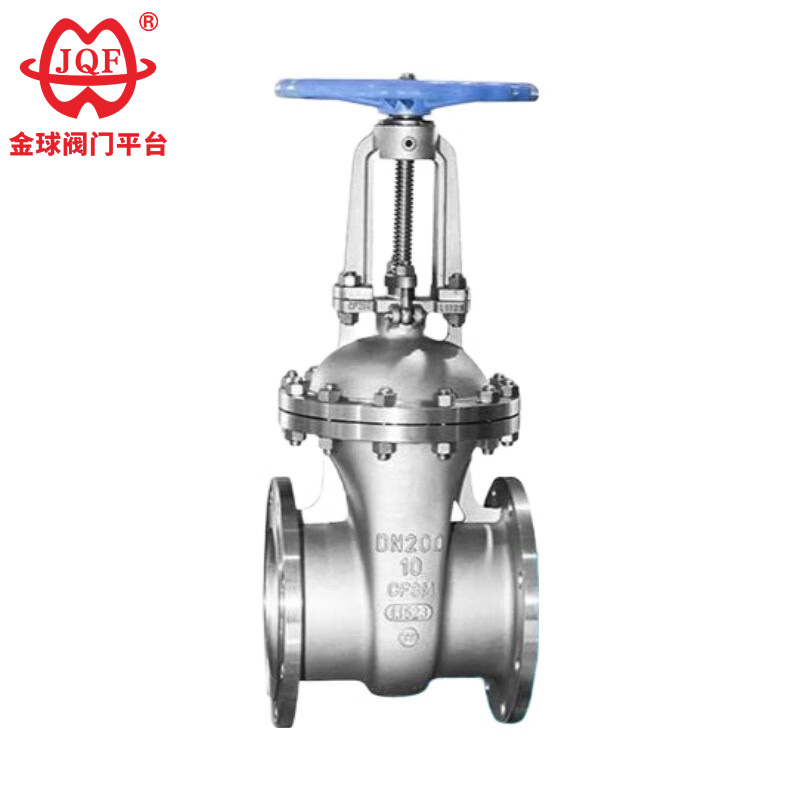

1. Standardowy zasuwa zasuwowa ze stali nierdzewnej GB jest wykonana z austenitycznej stali nierdzewnej, która ma doskonałą odporność na korozję spowodowaną utleniającymi kwaśnymi mediami.
2. Gdy medium przepływa przez standardową zasuwę GB ze stali nierdzewnej, kierunek przepływu pozostaje niezmieniony, co powoduje niski opór płynu.
3. Kierunek ruchu bramy jest prostopadły do kierunku przepływu medium, co skutkuje niskim momentem otwierania i zamykania oraz łatwą obsługą.
4. Kierunek przepływu medium jest nieograniczony, bez zakłócania przepływu płynu i zmniejszania ciśnienia. Medium może przepływać z obu stron zasuwy, osiągając zamierzony cel. Szczególnie nadaje się do rurociągów, w których może zmieniać się kierunek przepływu medium.
5. Standardowy zawór odcinający GB ze stali nierdzewnej jest instalowany pionowo w korpusie zaworu, co zapewnia niewielką długość konstrukcyjną.
6. Standardowy zawór zasuwowy ze stali nierdzewnej GB ma dobre właściwości uszczelniające. Przy pełnym otwarciu zużycie powierzchni uszczelniającej jest minimalne.
Specyfikacje projektowe: GB / T 12234
Długość konstrukcji: GB/T 12221
Kołnierz łączący: JB/T 79.1
Test i kontrola: JB/T 9092
Ciśnienie - Temperatura: GB / T 9131
Identyfikacja produktu: GB/T 12220
| Ciśnienie nominalnePN（MPa) | sprawa | ciśnienie próbne (MPa) | Zapieczętowany | |
| Uszczelnione (płynne) | Uszczelnienie (gaz) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Materiał powłoki | Odpowiednie media | Obowiązująca temperatura (℃) |
| Stal chromowo-niklowo-tytanowa (typ P) | Kwasy azotowe | ≤200 |
| Stal chromowo-niklowo-molibdenowo-tytanowa (typ R) | Kwas octowy | ≤200 |
| Ciało, maska | Płyta zaworowa, gniazdo | Trzpień zaworu | Nakrętka łodygi | podsadzkarz | Koło ręczne |
| Stal chromowo-niklowo-tytanowa | Stal nierdzewna, stal nierdzewna + węglik spiekany | Stal nierdzewna chromowo-niklowo-tytanowa | Brąz aluminiowy | Teflon | Żelazo ciągliwe |
| Stal chromowo-niklowo-molibdenowo-tytanowa | Stal nierdzewna, stal nierdzewna + węglik spiekany | Stal nierdzewna chromowo-niklowo-tytanowa | Brąz aluminiowy | Teflon | Żelazo ciągliwe |

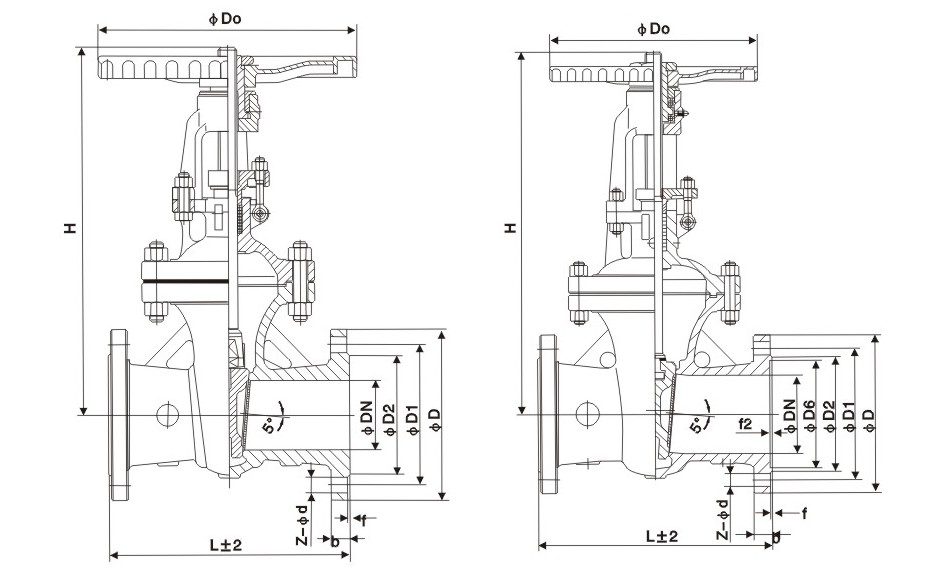

| Średnica nominalna | Główne wymiary i wymiary połączeń | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
