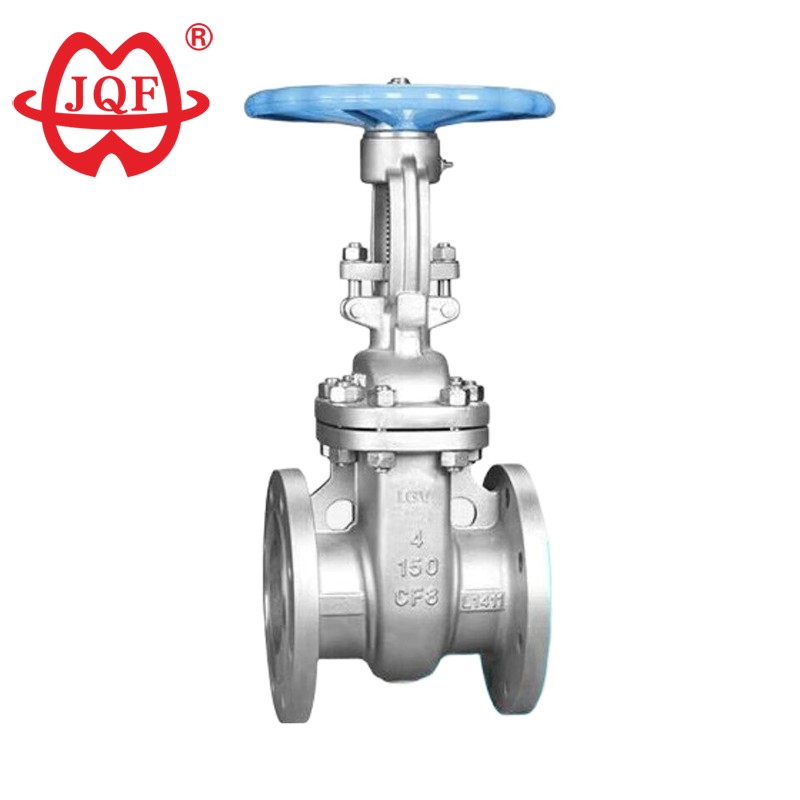

Ten trwały zasuwa ze stali nierdzewnej API ma konstrukcję o pełnym otworze i oferuje wyjątkową wydajność hydrauliczną. Po całkowitym otwarciu medium przepływa bezpośrednio przy minimalnym oporze płynu, co zmniejsza utratę ciśnienia w systemie. Precyzyjne powierzchnie uszczelniające zasuwy ze stali nierdzewnej API wykorzystują utwardzaną konstrukcję uszczelnienia, zapewniającą odporność na zużycie i korozję oraz doskonałą wydajność w porównaniu z tradycyjnymi zasuwami. Podczas pracy brama porusza się pionowo w górę pod prąd, uzyskując wyjątkowo płynne działanie przy minimalnym wymaganym momencie obrotowym, co zmniejsza obciążenie operatora. Zaprojektowany do zastosowań ogólnych, zasuwa API ze stali nierdzewnej charakteryzuje się prostą i zwartą konstrukcją, zgodną ze standardami API 600. Jego elastyczna konstrukcja wytrzymuje ekstremalne ciśnienia, temperatury i średnice oraz jest kompatybilna z różnymi mediami i środowiskami operacyjnymi. Ponadto symetria osiowa w stanie całkowitego otwarcia powoduje turbulentny, niezakłócony przepływ medium, eliminując zaburzenia przepływu i zapewniając płynną pracę rurociągu.
W operacjach wydobycia ropy i gazu zasuwy API ze stali nierdzewnej służą do izolowania rurociągów głowic odwiertów, obsługi wydobycia ropy naftowej w warunkach wysokiego ciśnienia i regulacji płynów zawierających siarkę o wyjątkowo wysokiej tolerancji na siarkowodór (H₂S). Konstrukcja zasuw ze stali nierdzewnej API z hartowanej stali nierdzewnej zapobiega pękaniu naprężeniowemu siarczkowemu w środowiskach bogatych w siarkowodór, co czyni je niezbędnym elementem elementów głowicy odwiertu i kolektorów produkcyjnych.
W zakładach przetwórstwa chemicznego zasuwy ze stali nierdzewnej API skutecznie radzą sobie z mediami korozyjnymi, w tym kwasami, zasadami i rozpuszczalnikami. Elektrownie wykorzystują zasuwy ze stali nierdzewnej API w systemach wody zasilającej kotły, wykorzystując ich hermetyczną funkcję odcinającą, aby zapobiec utracie pary podczas uruchamiania turbiny.
Inżynierowie zajmujący się uzdatnianiem wody stosują zasuwy ze stali nierdzewnej API na wylotach odsalania wody morskiej, aby przeciwdziałać zużyciu spowodowanemu korozją solną. Ze względu na odporność na korozję galwaniczną zawory te są niezmiennie preferowanym wyborem w przypadku systemów balastowych wody morskiej w obiektach morskich i przybrzeżnych.
Projektowanie i produkcja: API 600
Rozmiar kołnierza: ANSI B16.5
Długość konstrukcji: ANSI B16.10
Ciśnienie ~ Temperatura: ANSI B16.34
Kontrola i testowanie: API 598
| Ciśnienie nominalne (funty) | Próba wytrzymałości | Test uszczelnienia wodnego | Test uszczelnienia gazowego | |||
| MPa | Lbf/cal2 | MPa | Lbf/cal2 | MPa | Lbf/cal2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Korpus, maska, brama | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Powierzchnia uszczelniająca | Cr13 lub węglik spiekany | Korpus (W) lub węglik spiekany (Y) | ||||
| Trzon i części wewnętrzne | 2Kr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| podsadzkarz | Elastyczny grafit | |||||
| Uszczelka | Uszczelka spiralna ze stali nierdzewnej | |||||
| Odpowiednie media | Woda, para, olej i tak dalej | Kwas azotowy i inne media żrące | Silne środki utleniające | Kwas octowy i inne media żrące | ||
| odpowiednia temperatura | -29 ~ 425 ℃ | -40 ~ 500 ℃ | ||||
| Średnica nominalna | Główne wymiary i wymiary połączeń | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 funtów | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 funtów | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
