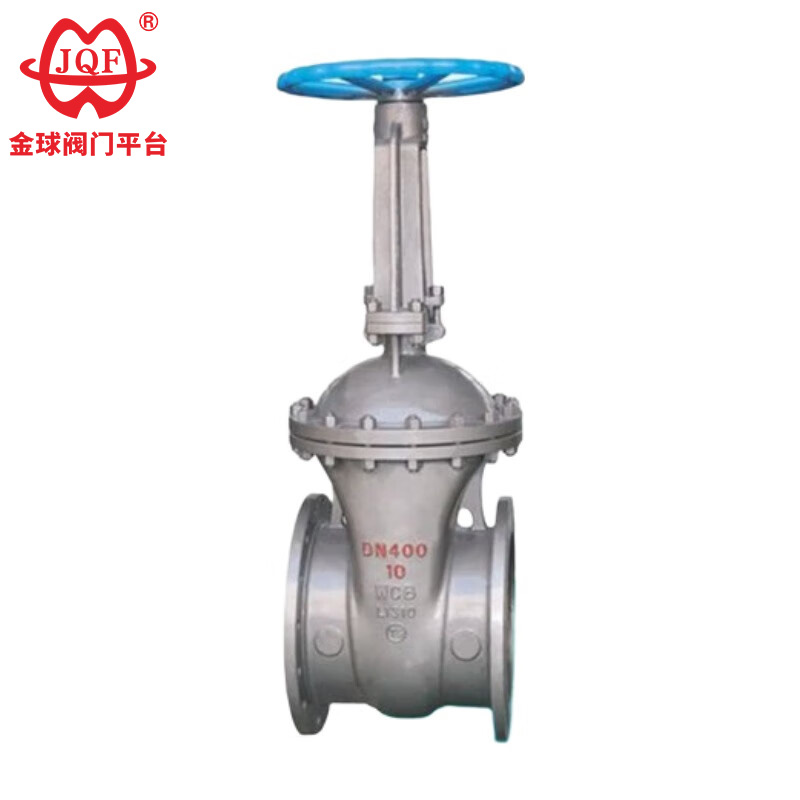

Wysokiej jakości zasuwy API ze stali nierdzewnej, zaprojektowane przez JQF Valve, profesjonalnego dostawcę zaworów w Chinach, są odlewane przy użyciu najnowszego procesu precyzyjnego odlewania zolu krzemionkowego, co zapewnia wyjątkowo długą żywotność zaworu. Korpus zaworu wykonany jest ze stali węglowej (lub stali nierdzewnej) i stali stopowej, co ułatwia montaż i konserwację.
1. Niski opór płynu: Po całkowitym otwarciu zasuwa ze stali nierdzewnej API umożliwia bezpośredni przepływ medium, minimalizując opór płynu, a tym samym zmniejszając straty ciśnienia.
2. Odporne na zużycie powierzchnie uszczelniające: W porównaniu do zasuw, powierzchnie uszczelniające niestandardowych zasuw ze stali nierdzewnej API charakteryzują się mniejszym tarciem i erozją.
3. Łatwe otwieranie i zamykanie: Podczas otwierania i zamykania ruch bramy jest prostopadły do kierunku płynu, co wymaga mniejszej siły napędowej, a tym samym wymaga mniejszego wysiłku w obsłudze.
4. Prosta konstrukcja i szerokie zastosowanie: Wysokiej jakości zasuwy ze stali nierdzewnej API mają prostą konstrukcję, są krótkie i łatwe w produkcji, dostosowują się do różnych ciśnień, temperatur i średnic oraz nadają się do różnych mediów i warunków pracy.
5. Brak turbulencji: Po całkowitym otwarciu zasuwa ze stali nierdzewnej API umożliwia nieograniczony przepływ medium, zapobiegając turbulencjom i wspierając działanie rurociągu.
Projektowanie i produkcja: API 600
Rozmiar kołnierza: ANSI B16.5
Długość konstrukcji: ANSI B16.10
Ciśnienie ~ Temperatura: ANSI B16.34
Kontrola i testowanie: API 598
| Ciśnienie nominalne (funty) | Próba wytrzymałości | Test uszczelnienia wodnego | Test uszczelnienia gazowego | |||
| MPa | Lbf/cal2 | MPa | Lbf/cal2 | MPa | Lbf/cal2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Korpus, maska, brama | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Powierzchnia uszczelniająca | Cr13 lub węglik spiekany | Korpus (W) lub węglik spiekany (Y) | ||||
| Trzon i części wewnętrzne | 2Kr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| podsadzkarz | Elastyczny grafit | |||||
| Uszczelka | Uszczelka spiralna ze stali nierdzewnej | |||||
| Odpowiednie media | Woda, para, olej i tak dalej | Kwas azotowy i inne media żrące | Silne środki utleniające | Kwas octowy i inne media żrące | ||
| odpowiednia temperatura | -29 ~ 425 ℃ | -40 ~ 500 ℃ | ||||
| Średnica nominalna | Główne wymiary i wymiary połączeń | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 funtów | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 funtów | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
