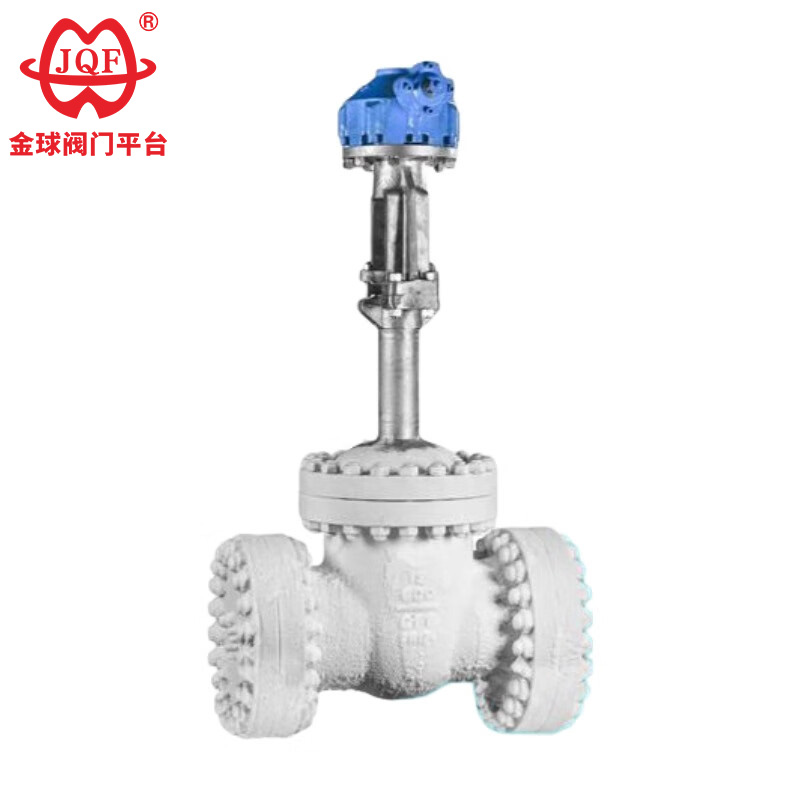

Zasuwa kriogeniczna ze stali nierdzewnej

JQF Valve to producent zaworów działający od ponad 20 lat w Chinach, produkujący głównie zawory kulowe, zasuwy, zawory kulowe, przepustnice i zawory elektromagnetyczne. Nasz wysokiej jakości kriogeniczny zawór zasuwowy ze stali nierdzewnej został specjalnie zaprojektowany do ekstremalnych warunków pracy z temperaturami mediów poniżej -46°C. Nadaje się do mediów kriogenicznych, takich jak metan, skroplony gaz ziemny, heksen, dwutlenek węgla, ciekły amoniak, ciekły tlen, ciekły azot i ciekły wodór.

Wyślij zapytanie

Opis produktu

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Parametry wydajności

model		DZ40Y-16	DZ40Y-25
Ciśnienie robocze (MPa)		1.6	2.5
odpowiednia temperatura (℃)		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
tworzywo	podsadzkarz	Lina azbestowa baptystów z tetrafluoroetylenu
	Koło ręczne	QT450-10
	Nakrętka łodygi	ZCuA110Fe3
	Trzpień zaworu	1Cr18Ni9Ti
	Uszczelka	Azbest niskotemperaturowy

Cechy

1. Neutralizacja ciśnienia w komorze: Specjalnie zaprojektowana kryza równoważąca ciśnienie zintegrowana z powierzchnią wlotową zaworu kriogenicznej zasuwy ze stali nierdzewnej aktywnie neutralizuje różnice ciśnień, zapobiegając gromadzeniu się szkodliwych mediów we wnęce zaworu.
2. Pokrywa zoptymalizowana termodynamicznie: Wysokość pokrywy jest obliczana dynamicznie na podstawie profilu temperatury roboczej, aby utrzymać integralność ściskającą uszczelnienia trzpienia w całym cyklu temperaturowym.
3. Kalibracja materiału trybologicznego: Dokładne specyfikacje materiałów pierścienia uszczelniającego i uszczelki zapewniają stabilność chemiczną w określonym zakresie temperatur roboczych.
4. Gwarancja wydajności metalurgicznej: Skład chemiczny i struktura krystaliczna składników są rygorystycznie sprawdzane w celu zapewnienia udarności i plastyczności w szerokim zakresie temperatur.
5. Architektura uniwersalnego interfejsu: Różnorodne standardowe konfiguracje kołnierzy i opcje morfologii uszczelnień dla kriogenicznego zasuwy ze stali nierdzewnej spełniają globalne wymagania dotyczące integracji rurociągów.

Główny kształt i wymiary połączeń

Średnica nominalna	Główne wymiary i wymiary połączeń
Średnica nominalna	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

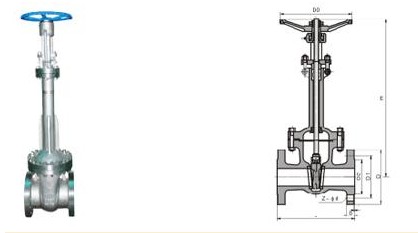

Obraz struktury

Cały tekst, dane i obrazy w tym artykule służą wyłącznie celom informacyjnym. Jeśli chcesz zobaczyć więcej wydajności produktu, rozmiaru struktury, ceny i innych szczegółów. Skontaktuj się z nami.
