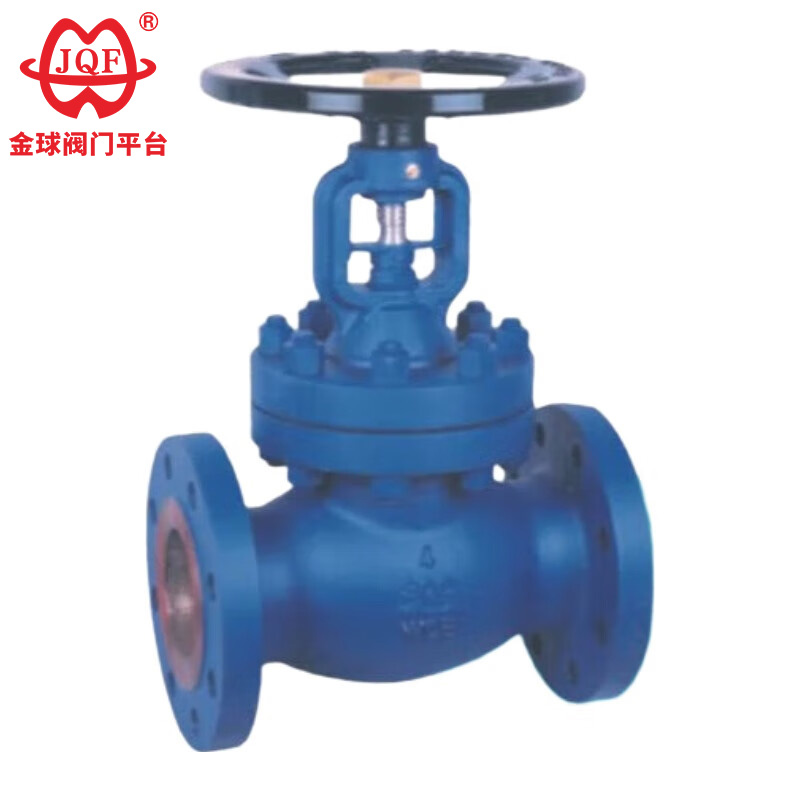

Zawór kulowy z uszczelką mieszkową

Wysokiej jakości zawór kulowy z uszczelką mieszkową JQF Valve ma wewnętrzną konstrukcję mieszkową. Dolny koniec mieszka ze stali nierdzewnej jest przyspawany do zaworu, natomiast drugi koniec jest umieszczony pomiędzy korpusem zaworu a pokrywą zaworu, tworząc uszczelnienie statyczne. Mieszek jest przyspawany do trzpienia zaworu, aby utrzymać stabilną pracę i zapobiec wibracjom trzpienia zaworu spowodowanym wibracjami zaworu. Jest idealny do rurociągów transportujących parę, media łatwopalne, wybuchowe, oleje przenoszące ciepło, media o wysokiej czystości i toksyczne.

Wyślij zapytanie

Opis produktu

JQF Valve factory manufactures durable bellow seal globe valves suitable for cutting or connecting pipeline media under various working conditions in industries such as petroleum, chemical, pharmaceutical, fertilizer, and power. The nominal pressure is PN1.6～PN4.0MPa, and the working temperature is -20℃～350℃. The double robust and durable bellows seal design (bellows + packing) ensures zero leakage of the valve stem. At our company, you can find a wide variety of valves, flanges, pipe fittings, pipes, and other industrial accessories. Our engineers work tirelessly to innovate and improve our products to better serve our customers.

1. Kompleksowa optymalizacja jakości
Zawór kulowy z uszczelką mieszkową charakteryzuje się racjonalną konstrukcją, niezawodnym uszczelnieniem i wyjątkowym wyglądem.
2. Trwała powierzchnia uszczelniająca
Zawór kulowy z uszczelką mieszkową jest wzmocniony stopem na bazie kobaltu, zapewniającym odporność na zużycie i korozję, niski opór tarcia i znacznie dłuższą żywotność.
3. Potrójna ochrona trzpienia
Zawór kulowy z uszczelką mieszkową poddawany jest ulepszonym procesom obróbki cieplnej i utwardzania powierzchniowego, co zapewnia wyjątkową odporność na korozję i zużycie.
4. Uszczelka mieszkowa z podwójnym ubezpieczeniem
Prostokątne kanały przepływowe w połączeniu z opatentowaną konstrukcją mieszkową zapewniają bezpieczniejsze uszczelnienie.
5. Intuicyjna i wizualna pozycja otwarcia
Wyraźnie wskazane położenie trzpienia zaworu zapewnia intuicyjną obsługę.
6. Elastyczne dostosowywanie i zdolność adaptacji
Materiały komponentów, rozmiary kołnierzy i specyfikacje interfejsów można dostosować do specyficznych warunków pracy.

Cechy:

1. Dostępny w magazynie zawór kulowy z uszczelką mieszkową charakteryzuje się racjonalną konstrukcją i niezawodnym uszczelnieniem. Podwójna, solidna konstrukcja uszczelnienia mieszkowego (mieszek + uszczelnienie) zapewnia zerowy wyciek z trzpienia zaworu. Brak strat cieczy zwiększa bezpieczeństwo wyposażenia zakładu i spełnia standardy uszczelnienia.
2. Powierzchnia uszczelniająca zaworu kulowego z uszczelką mieszkową jest pokryta twardym stopem na bazie Co, zapewniającym doskonałą odporność na zużycie, korozję i odporność na ścieranie, co skutkuje długą żywotnością. Wskaźnik pozycji windy jest bardziej intuicyjny.
3. Trzpień zaworu poddawany jest hartowaniu i odpuszczaniu oraz azotowaniu powierzchniowemu, co zapewnia doskonałą odporność na korozję i redukcję tarcia; wskaźnik położenia wzniesienia trzpienia zaworu jest bardziej intuicyjny.

specyfikacje

typ konstrukcji	BB-BG
Tryb jazdy	Podręcznik
Tryb jazdy	pneumatyczny
standardy projektowe	DIN3356
Długość konstrukcji	DIN3203
Podłącz kołnierz	DIN2543-2545
Test i kontrola	DIN3230

Materiały części produktu

Numer seryjny	nazwa	Tworzywo
1	Ciało	GS-C25, CF8, CF3
2	Dysk	2CR13, F304, F316
3	Sworzeń wału	F304, F316
4	Zespół mieszków	F304, F316L
5	czapka	GS-C25, CF8, CF3
6	podsadzkarz	Elastyczny grafit, PTFE
7	Tuleja dociskowa	25#, F304, F316
8	Pozycjonowanie elementów	25#, F304, F316
9	Nakrętka łodygi	Stop miedzi ZQA19-4
10	Koło ręczne	Stal węglowa
11	I kapelusz	25#
12	Kubek na olej	mosiądz
13	Nakrętki sześciokątne	ASTMA193 2H, A193-8, A193-8M
14	Szpilki	ASTMA193 B7, A193-B8, A193-B8M
15	Uszczelka	Elastyczny grafit + stal nierdzewna
16	Trzpień zaworu	2Cr13, F3

Wygląd produktu i rozmiar struktury

Średnica nominalna	Główne wymiary i wymiary połączeń
Średnica nominalna	L	D	D1	D2	b	Z-d	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
