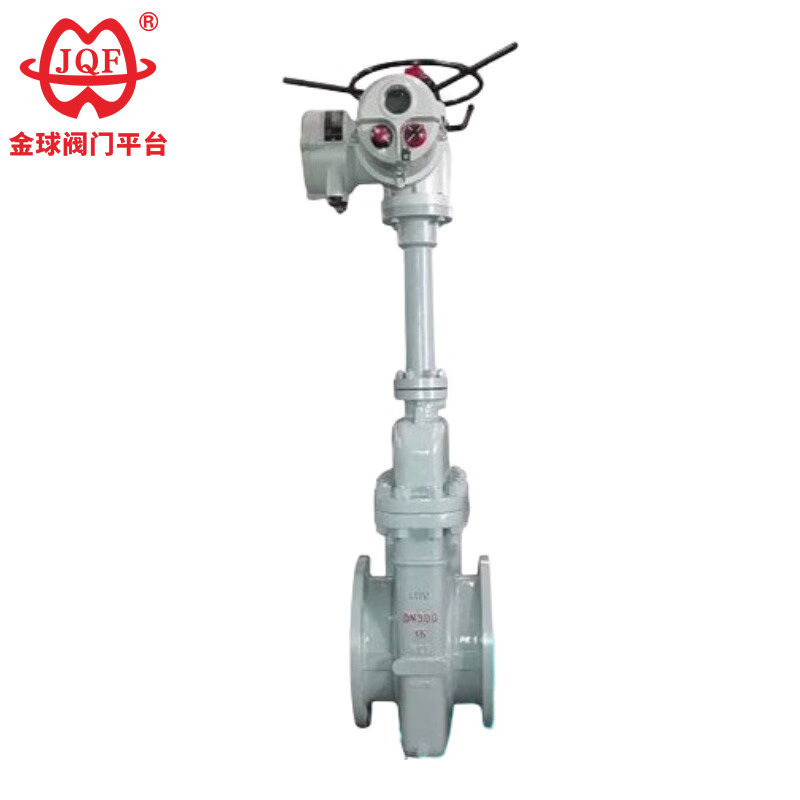

Elektryczny zawór płaski

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Klasyfikacja według metody uruchomienia: Ręczna zasuwa równoległa, pneumatyczna zasuwa równoległa, elektryczna zasuwa równoległa
2. Klasyfikacja według scenariuszy zastosowania: Zasuwa równoległa z kryzą, Zasuwa równoległa bez kryzy, Zasuwa równoległa dla specyficznych pól naftowych, Zasuwa równoległa do transportu rurociągiem, Zasuwa równoległa w systemie gazowym

Cechy konstrukcyjne

1. Pływająca uszczelka dwukierunkowa
Pływające gniazdo elektrycznej zasuwy płaskiej umożliwia dwukierunkowe otwieranie i zamykanie, zapewniając niezawodne uszczelnienie i elastyczną pracę.
2. Twardy, odporny na korozję materiał prowadzący
Brama wyposażona jest w listwy prowadzące umożliwiające precyzyjne pozycjonowanie, a powierzchnia uszczelniająca pokryta jest warstwą antykorozyjną z węglika wolframu.
3. Projekt o zerowym oporze przepływu
Korpus zaworu elektrycznego zasuwy płaskiej ma wysoką odporność na ciśnienie; przy pełnym otwarciu prosta droga przepływu jest zbliżona do ścieżki przepływu rury o tej samej średnicy (opór przepływu ≤0,03).
W trzpieniu zaworu zastosowano wielostopniowe uszczelnienie z uszczelnieniem kompozytowym, redukujące współczynnik tarcia o 40%.
4. Dwustopniowy mechanizm uszczelniający
Przy zamykaniu zgodnie z ruchem wskazówek zegara:
Średnie ciśnienie popycha gniazdo zaworu wlotowego, tworząc uszczelnienie główne.
Zasuwa dociska gniazdo zaworu wylotowego, tworząc podwójne uszczelnienie.
5. Rewolucyjna konserwacja online
Konstrukcja z podwójnym uszczelnieniem pozwala na wymianę części eksploatacyjnych bez przerywania produkcji; technologia ta przoduje wśród podobnych produktów zarówno w kraju, jak i za granicą.
6. Progresywna kontrola otwierania i zamykania
Przy otwieraniu w kierunku przeciwnym do ruchu wskazówek zegara brama podnosi się, a otwór prowadzący stopniowo zachodzi na kanał, osiągając w skrajnym położeniu 100% pełnego otwarcia.

Standardy projektowe

Parametry wydajności

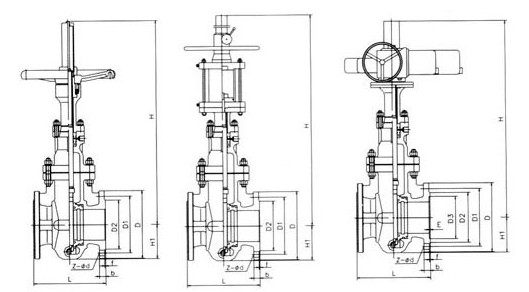

Główny kształt i wymiary połączeń

Obraz struktury
