Płaski zawór zasuwowy

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. Konstrukcja o pełnym otworze zapewniająca minimalny opór przepływu
2. Oczyszczanie rurociągów szczotką,
3. Pływające gniazdo do dwukierunkowego uszczelnienia
4.Niski moment otwierania i zamykania
5.Łatwa obsługa oraz mechanizmy redukcji ciśnienia i wtrysku smaru zapewniające wysokie bezpieczeństwo
6. Wydajność bez wycieków.

Użycie produktu

JQF Valve produkuje zasuwy płaskie, rodzaj zaworu przesuwnego. Elementem zamykającym może być brama pojedyncza lub podwójna z mechanizmem rozprężnym pomiędzy nimi. Docisk zasuwy do gniazda zaworu jest kontrolowany przez ciśnienie czynnika działającego na zasuwę pływającą lub gniazdo zaworu pływającego. W przypadku zaworu dwuzasuwowego mechanizm rozprężny pomiędzy dwiema zasuwami uzupełnia to ciśnienie.

Kategorie produktów

Cechy konstrukcyjne

1. Pływające uszczelnienie dwukierunkowe
Dostosowane do indywidualnych potrzeb płaskie gniazdo zaworu zasuwowego umożliwia dwukierunkowe otwieranie i zamykanie, zapewniając niezawodne uszczelnienie i elastyczną pracę.
2. Twardy, odporny na korozję materiał prowadzący
Brama wyposażona jest w listwy prowadzące umożliwiające precyzyjne pozycjonowanie, a powierzchnia uszczelniająca pokryta jest warstwą przeciwerozyjną z węglika wolframu.
3. Projekt o zerowym oporze przepływu
Odporność na wysokie ciśnienie korpusu zasuwy płaskiej; przy pełnym otwarciu prosty kanał przepływowy przypomina rurę o tej samej średnicy (opór przepływu ≤ 0,03).
Wielostopniowe uszczelnienie kompozytowym uszczelnieniem trzpienia zaworu zmniejsza współczynnik tarcia o 40%.
4. Dwustopniowy mechanizm uszczelniający
Przy zamykaniu zgodnie z ruchem wskazówek zegara:
Średnie ciśnienie popycha gniazdo zaworu wlotowego, tworząc uszczelnienie główne.
Zasuwa dociska gniazdo zaworu wylotowego, tworząc podwójne uszczelnienie.
5. Rewolucyjna konserwacja online
Konstrukcja z podwójnym uszczelnieniem pozwala na wymianę wrażliwych części bez przerywania produkcji; technologia ta przoduje w podobnych produktach zarówno w kraju, jak i za granicą.
6. Progresywna kontrola otwierania i zamykania
Przy otwieraniu w kierunku przeciwnym do ruchu wskazówek zegara brama podnosi się, a otwór prowadzący stopniowo zachodzi na kanał, osiągając w pozycji krańcowej 100% pełnego otwarcia.

Standardy projektowe

Projektowanie i produkcja norm: JB/T 5298
Norma długości konstrukcji: JB/T 5298
Standard kołnierza przyłączeniowego: GB / T 9113
Klasa temperatury ciśnienia: GB / T 12224-2005
Standardy testów testowych: GB / T 13927-2008, JB / T 5298

Parametry wydajności

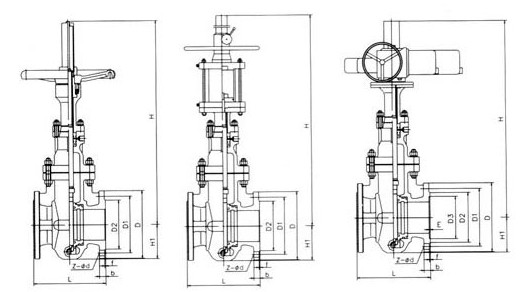

Główny kształt i wymiary połączeń

Obraz struktury
