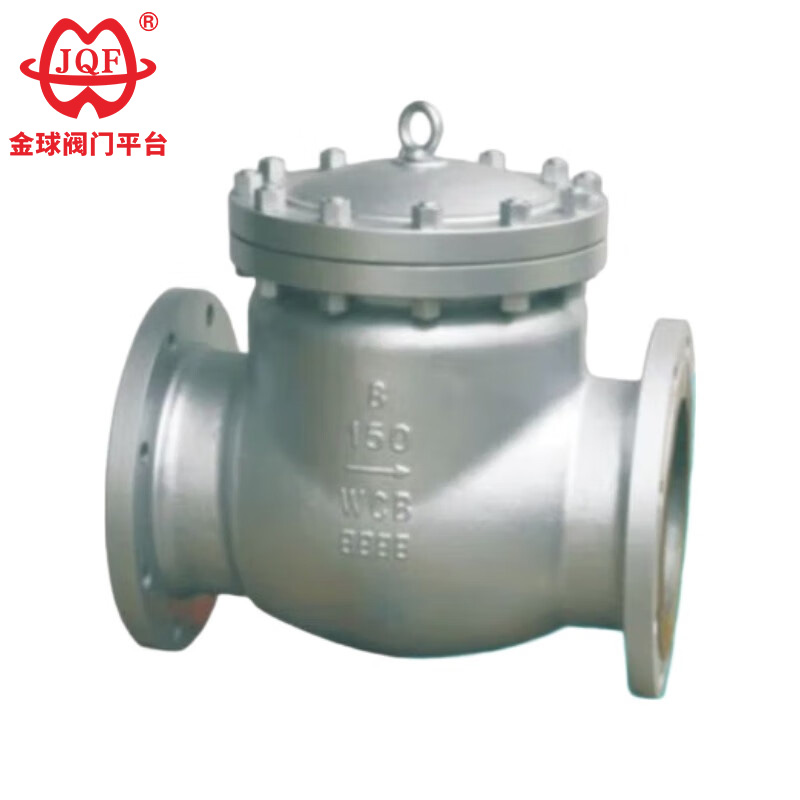

Jinqiu Valve, profesjonalny producent zaworów zwrotnych w Chinach, nasze zawory zwrotne API są projektowane i produkowane w całości zgodnie z amerykańskimi normami. Zawory te charakteryzują się estetyczną konstrukcją i zaawansowaną technologią. Zawory zwrotne API automatycznie otwierają i zamykają dysk zaworu w oparciu o przepływ samego medium, aby zapobiec przepływowi wstecznemu. Są one również znane jako zawory jednokierunkowe, zawory zwrotne lub zawory zwrotne. Ich głównymi funkcjami jest zapobieganie cofaniu się medium, zapobieganie cofaniu się pompy i silnika napędowego oraz zapobieganie wyciekom medium wewnątrz zbiornika.
1. Niski opór przepływu: Gdy zawór zwrotny API jest całkowicie otwarty, ścieżka przepływu jest prawie niezakłócona, co powoduje niski spadek ciśnienia.
2. Szybkie zamykanie i zapobieganie przepływowi zwrotnemu: Działanie dźwigniowe dysku zaworu pozwala na szybką reakcję i zamknięcie nawet w przypadku wystąpienia przepływu zwrotnego.
3. Szerokie zastosowanie: Nadaje się do szerokiego zakresu średnic rur, od DN50 do DN1200 i więcej.
| Numer seryjny | nazwa projektu | parametr | |||||
| 1 | Ciśnienie nominalnePN（MPa) | 150 funtów | 300 funtów | 600 funtów | 900 funtów | 1500 funtów | 2500 funtów |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Ciśnienie próbne wytrzymałości powłoki | Ciśnienie nominalne w temperaturze pokojowej 1,5 razy | |||||
| 3 | Ciśnienie próbne uszczelnienia pod wysokim ciśnieniem | Ciśnienie nominalne w temperaturze pokojowej 1,1 razy | |||||
| 4 | Ciśnienie robocze w temperaturze pokojowej | Naciśnij wartości znamionowe ciśnienia i temperatury ASME B16.34 | |||||
| standardy projektowe | Długość konstrukcji | Rozmiar połączenia kołnierzowego | Test i kontrola | Odniesienie ciśnienia i temperatury |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Nazwa części | Nazwa materiału | |||||
| Ciało | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| czapka | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Płyta zaworowa | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Powierzchnia uszczelniająca | 13Cr/STL | STL | Korpus / STL | Korpus / STL | Korpus / STL | Korpus / STL |
| Wał zaworu | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Uszczelka | Elastyczny grafit | Elastyczny grafit | Elastyczny grafit | Elastyczny grafit | Elastyczny grafit | Elastyczny grafit |
| śruba | A193 B7 | A193B16 | A193 B8 | A193B8M | A193 B8 | A193B8M |
| Nakrętka | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Temperatura robocza | -29 ~ 425 ℃ | -29 ~ 540 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Odpowiednie media | para | para | Słabo korozyjny | Słabo korozyjny | Słabo korozyjny | Słabo korozyjny |
| Średnica nominalna | rozmiar | ||||||||
| m | W | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
