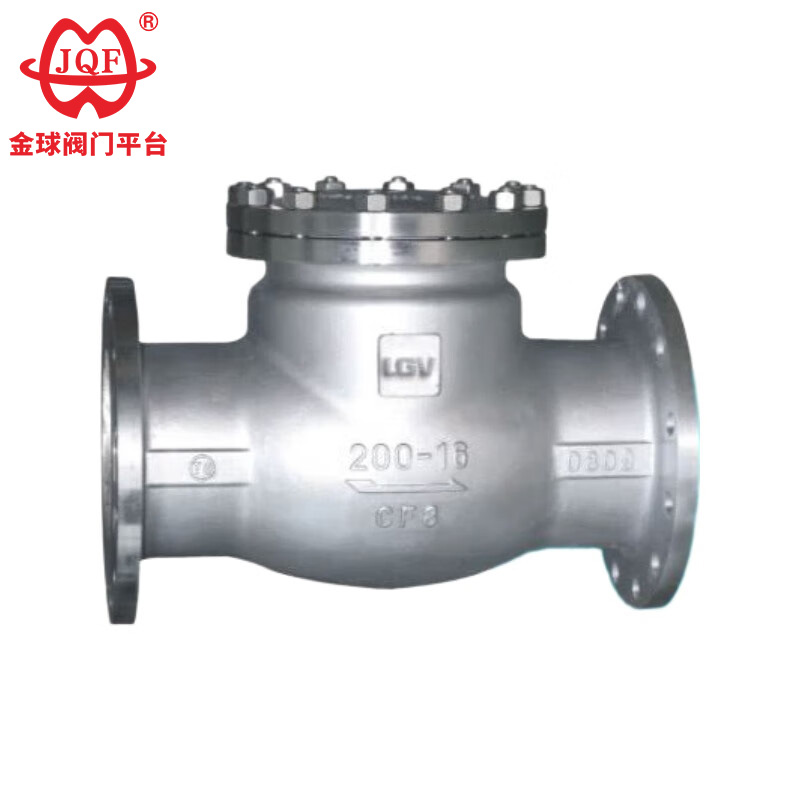

Jinqiu Valve, profesjonalny producent zaworów zwrotnych ze stali nierdzewnej w Chinach, który produkuje zawory zwrotne ze stali nierdzewnej, których wahacze wykorzystują kulistą konstrukcję łączącą na styku wahacza i tarczy zaworu. Dzięki temu dysk zaworu może mieć pewien stopień swobody w zakresie 360 stopni i zapewnia odpowiednią kompensację mikropołożenia.
Zawory te są szeroko stosowane w przemyśle chemicznym, metalurgicznym i farmaceutycznym. Zawory zwrotne ze stali nierdzewnej typu H44W i H44Y stosowane są w instalacjach rurociągowych przede wszystkim w celu zapobiegania cofaniu się medium, zapobieganiu cofaniu się pompy i jej silnika napędowego oraz zapobieganiu wyciekom medium w zbiornikach. Zawory zwrotne można również stosować w rurociągach, w których ciśnienie może być wyższe niż ciśnienie w układzie głównym lub pomocniczym.
1. Niski spadek ciśnienia: Pełnoprzelotowa konstrukcja zaworu zwrotnego ze stali nierdzewnej zapewnia minimalny opór przepływu po otwarciu, oszczędzając energię w systemie.
2. Praca w pełni automatyczna: Zawór zwrotny ze stali nierdzewnej nie wymaga zewnętrznego zasilania ani ręcznej interwencji; działa wyłącznie w oparciu o przepływ w linii i ciśnienie.
3. Niezawodne uszczelnienie: zapewnia połączenie metalu z metalem lub sprężyste (miękkie) gniazdo zapobiegające przepływowi wstecznemu.
4. Solidna i prosta konstrukcja: Zawór zwrotny ze stali nierdzewnej ma niewiele ruchomych części, wysoką niezawodność i wymaga minimalnej konserwacji.
| model | H44W-16P~250 | |
| Ciśnienie robocze (MPa) | 1,6 ~ 25 | |
| odpowiednia temperatura (℃) | ≤550 | |
| Odpowiednie media | Słabe medium korozyjne | |
| tworzywo | Korpus, maska, tarcza | Stal nierdzewna chromowo-niklowo-tytanowa |
| Powierzchnia uszczelniająca | Korpus uszczelniony | |
| Nazwa części | Nazwa materiału | |||
| Ciało | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| czapka | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Płyta zaworowa | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Powierzchnia uszczelniająca | Korpus / STL | Korpus / STL | Korpus / STL | Korpus / STL |
| Wał zaworu | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Uszczelka | Elastyczny grafit | Elastyczny grafit | Elastyczny grafit | Elastyczny grafit |
| śruba | A193 B8 | A193B8M | A193 B8 | A193B8M |
| Nakrętka | A194 8 | A194 8M | A194 8 | A194 8M |
| Temperatura robocza | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| Odpowiednie media | Słabo korozyjny | Słabo korozyjny | Słabo korozyjny | Słabo korozyjny |
| Średnica nominalnaDN | Główne wymiary i wymiary połączeń | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
