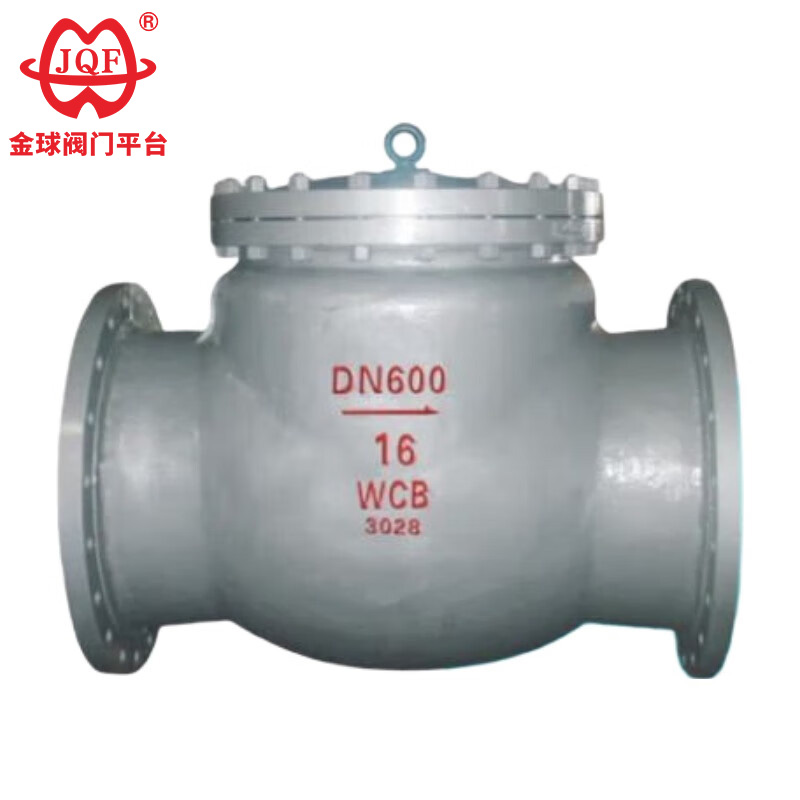

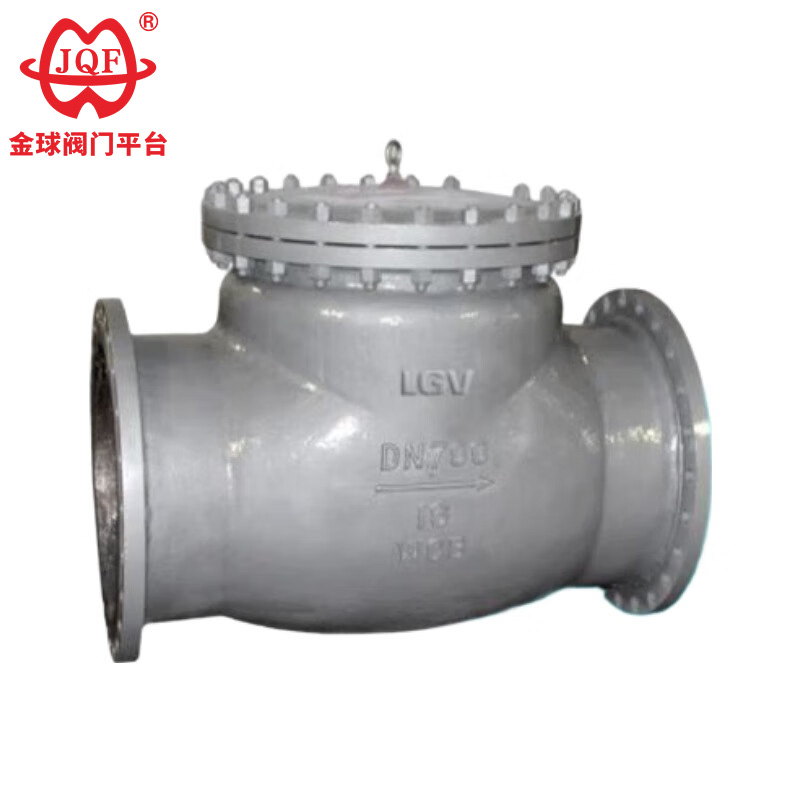

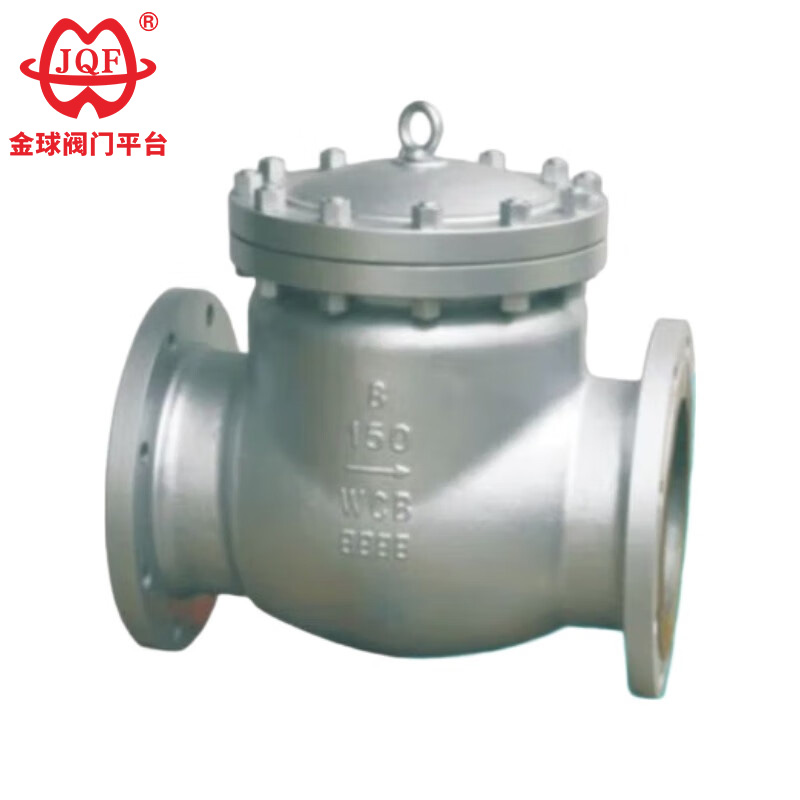

Zawór zwrotny wahadłowy
  • Zawór zwrotny wahadłowyZawór zwrotny wahadłowy

Zawór zwrotny wahadłowy

Jinqiu Valve produkuje wysokiej jakości zawór zwrotny wahadłowy, zawór automatyczny znany również jako zawór jednokierunkowy lub zawór zwrotny. Jego funkcją jest zapobieganie cofaniu się medium w rurociągu, umożliwiając przepływ płynu w jednym kierunku. Skutecznie zapobiega przepływowi zwrotnemu (powrotowi), który może uszkodzić system rurociągów. Zawór otwiera lub zamyka swoje elementy otwierające i zamykające pod wpływem przepływu i siły medium, aby zapobiec jego cofaniu się.
Jinquan Valve is a high-tech enterprise integrating valve product research, production, sales, and service. As an H44H and H44Y type PN16 ~ PN250 swing check valves supplier, our customized swing check valves are suitable for pressures of 1.6 ~ 25MPa, working temperatures of -29 ~ +550 ℃, and are applicable to pipeline conditions in the petroleum, chemical, pharmaceutical, fertilizer, power industries, and other environments. Applicable media include water, oil, steam, acidic media, and so on. We have been operating in the valve manufacturing field for over twenty years. With our experience, we have won high praise from the market for our reasonable prices, high quality, and attentive service.

1. Automatyczne otwieranie i zamykanie: Zawór zwrotny otwiera się i zamyka automatycznie w oparciu o siłę przepływu medium. Gdy media przepływają w określonym kierunku, tarcza zaworu zostaje popchnięta i otwiera się zawór. Kiedy media przestają przepływać lub cofają się, dysk zaworu zamyka się pod własnym ciężarem lub siłą sprężyny, zapobiegając przepływowi wstecznemu. Nie jest wymagana żadna ręczna obsługa, co zapewnia automatyczne sterowanie.
2. Niezawodne uszczelnienie: Powierzchnie uszczelniające dysku i gniazda zaworu są zwykle wykonane ze spawanego stopu na bazie żelaza lub twardego stopu na bazie stellitu i kobaltu, który jest odporny na zużycie, żaroodporny, odporny na korozję i ma dobrą odporność na zarysowania. Zapewnia to długotrwały, stabilny efekt uszczelnienia i skutecznie zapobiega wyciekom mediów. 3. Niezakłócony kanał przepływowy: Kanał przepływowy został racjonalnie zaprojektowany, co skutkuje niskim oporem płynu. Media mogą płynnie przechodzić przez zawór zwrotny, zmniejszając straty ciśnienia i zużycie energii.

Parametry wydajności

model H44H-16C~250 H44W-16P~250
Ciśnienie robocze (MPa) 1,6 ~ 25
odpowiednia temperatura (℃) ≤425 ≤550
Odpowiednie media Woda, para, olej Słabe medium korozyjne
tworzywo Korpus, maska, tarcza Stal węglowa Stal nierdzewna chromowo-niklowo-tytanowa
Powierzchnia uszczelniająca Napawanie stali węglowej stopów na bazie żelaza Korpus uszczelniony

Główny kształt i wymiary połączeń

Średnica nominalnaDN Główne wymiary i wymiary połączeń
L D D1 D2 b Z-d H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 100 85 16 4-18 115
50 230 160 125 100 16 4-18 135
65 290 180 145 120 18 4-18 142
80 310 195 160 135 20 8-18 165
100 350 215 180 155 20 8-18 180
125 400 245 210 185 22 8-18 210
150 480 280 240 210 24 8-23 233
200 500 335 295 265 26 12-23 304
250 550 405 355 320 30 12-25 348
300 650 460 410 375 30 12-25 390
350 750 520 470 435 34 16-25 430
400 850 580 525 485 36 16-30 468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 110 85 16 4-18 115
50 230 160 125 100 20 4-18 160
65 290 180 145 120 22 8-18 175
80 310 195 160 135 22 8-18 185
100 350 230 190 160 24 8-23 220
125 400 270 220 188 28 8-25 248
150 480 300 250 218 30 8-25 276
200 550 360 310 278 34 12-25 350
250 650 425 370 332 36 12-30 410
300 750 485 430 390 40 16-30 430
350 850 550 490 448 44 16-34 518
400 950 610 550 505 48 16-34 560

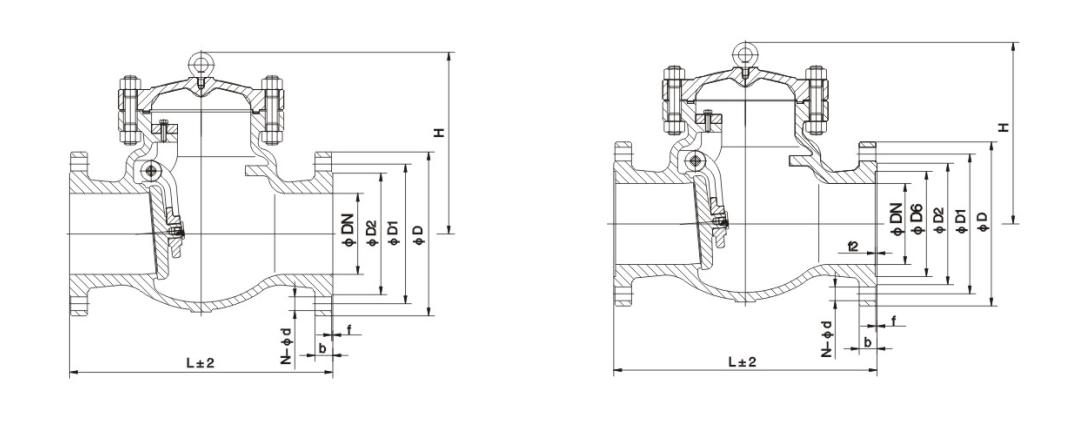

Obraz struktury
