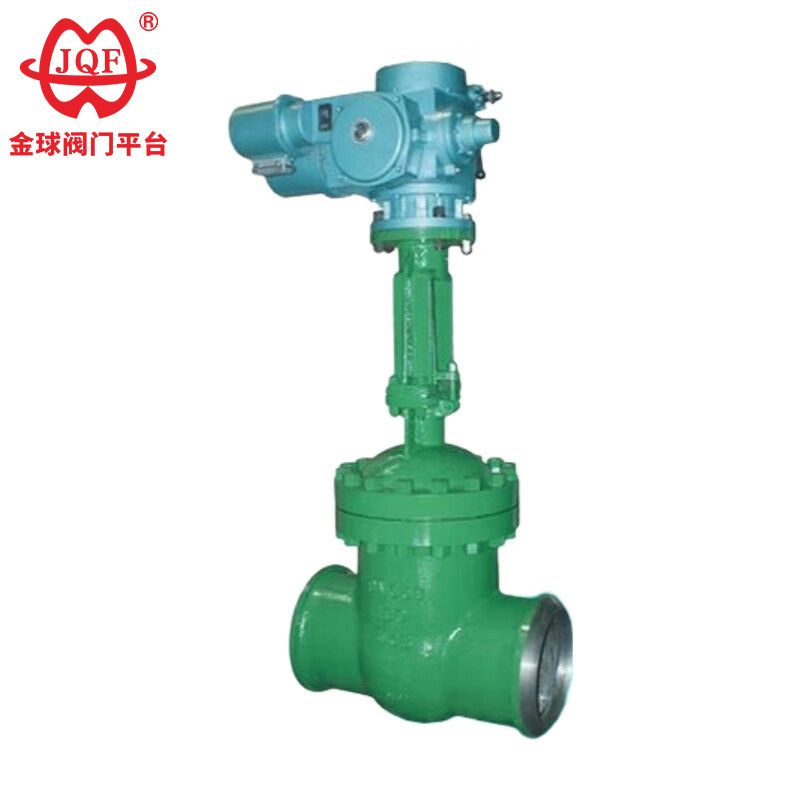

Zasuwa elektryczna

Fabryka JQF Valve nie tylko produkuje różne standardowe zawory, ale także projektuje i produkuje zawory zgodnie z wymaganiami klienta. Nasza wysokiej jakości elektryczna zasuwa jest zautomatyzowanym urządzeniem zaworowym, które integruje elektryczny siłownik z korpusem zasuwy połączonym spawanym końcem. Realizuje zdalne sterowanie, szybkie otwieranie i zamykanie oraz automatyczne zarządzanie zaworami. Nadaje się szczególnie do pracy pod wysokim ciśnieniem, w wysokiej temperaturze, w warunkach wysokiego ryzyka lub w trudno dostępnych warunkach pracy i jest kluczowym elementem wyposażenia nowoczesnej automatyki rurociągów przemysłowych.

Wyślij zapytanie

Opis produktu

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Standard wykonawczy

Specyfikacje projektowe: GB / T 12234
Długość konstrukcji: GB/T 12221
Kołnierz łączący: JB/T 79.1
Test i kontrola: JB/T 9092
Ciśnienie - Temperatura: GB / T 9131
Identyfikacja produktu: GB/T 12220

Elektryczne zasuwy nadają się do zastosowań wymagających całkowitego otwarcia lub całkowitego zamknięcia. Krótko mówiąc, są one używane jako przełączniki włączające/wyłączające, zwykle instalowane w rurociągach jako zawory odcinające i nie nadają się do kontroli przepływu. Gdy zawór jest całkowicie otwarty, kanał jest całkowicie drożny, umożliwiając przepływ medium bezpośrednio, praktycznie bez utraty ciśnienia. Dlatego idealnie nadają się do systemów, w których priorytetem są niskie straty ciśnienia i wymagają niezakłóconej ścieżki przepływu.

Cechy

1. Zwarta konstrukcja, rozsądna konstrukcja, dobra sztywność zaworu, gładka ścieżka przepływu i niski współczynnik przepływu.
2. Powierzchnie uszczelniające wykonane są ze stali nierdzewnej i twardych materiałów stopowych, co zapewnia długą żywotność.
3. Elektryczny zawór odcinający wykorzystuje elastyczne uszczelnienie grafitowe, zapewniające niezawodne uszczelnienie i łatwą, elastyczną obsługę.
4. Elektryczny zawór odcinający może być napędzany ręcznie, pneumatycznie, elektrycznie lub za pomocą przekładni.
5. Dostępne są trzy opcje konstrukcyjne: pojedyncza brama z elastycznym klinem, pojedyncza brama ze sztywnym klinem i brama podwójna.

Parametry wydajności

Ciśnienie nominalnePN（MPa)	sprawa	ciśnienie próbne (MPa)		Zapieczętowany
Ciśnienie nominalnePN（MPa)	sprawa	Uszczelnione (płynne)	Uszczelnienie (gaz)	Zapieczętowany
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Odpowiednie medium i odpowiednia temperatura

Materiał powłoki	Odpowiednie media	Obowiązująca temperatura (℃)
Stal węglowa (typ C)	Woda, para, olej	≤425
Stal chromowo-niklowo-tytanowa (typ P)	Kwasy azotowe	≤200
Stal chromowo-niklowo-molibdenowo-tytanowa (typ R)	Kwas octowy	≤200
Stal chromowo-molibdenowa (typ I)	Woda, para, olej	≤550

Główny materiał części

Ciało, maska	Płyta zaworowa, gniazdo	Trzpień zaworu	Nakrętka łodygi	podsadzkarz	Koło ręczne
Stal węglowa	Wysokiej jakości stal węglowa + węglik lub stal nierdzewna	Chromowana stal nierdzewna	Brąz aluminiowy	Opakowanie z azbestu grafitowego	Żelazo ciągliwe
Stal chromowo-niklowo-tytanowa	Stal nierdzewna, stal nierdzewna + węglik spiekany	Stal nierdzewna chromowo-niklowo-tytanowa	Brąz aluminiowy	Teflon	Żelazo ciągliwe
Stal chromowo-niklowo-molibdenowo-tytanowa	Stal nierdzewna, stal nierdzewna + węglik spiekany	Stal nierdzewna chromowo-niklowo-tytanowa	Brąz aluminiowy	Teflon	Żelazo ciągliwe
Stal chromowo-molibdenowa	Stal stopowa + węglik	Stal chromowo-molibdenowa	Brąz aluminiowy	Elastyczny azbest	Żelazo ciągliwe

Główny kształt i wymiary połączeń

Średnica nominalna	Główne wymiary i wymiary połączeń
Średnica nominalna	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

Obraz struktury

Gorące Tagi: Elektryczny zawór odcinający, Chiny, dostosowany, jakość, trwały, zaawansowany, producent, dostawca, fabryka, w magazynie
