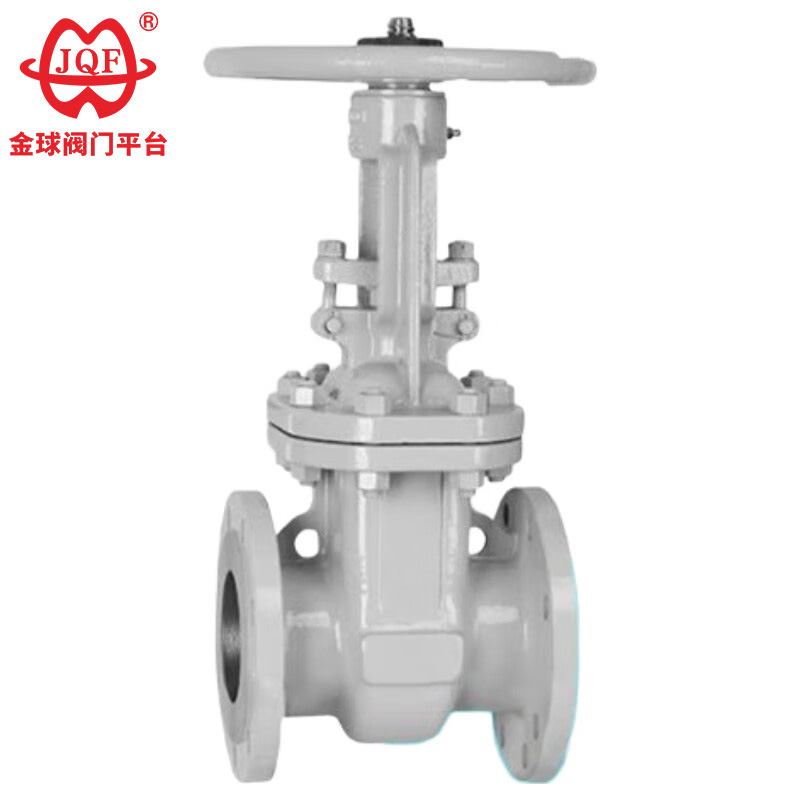

Rosyjski standardowy zawór odcinający

JQF Valve to duży producent zaworów w Chinach, który integruje badania naukowe, rozwój, projektowanie, produkcję, sprzedaż i serwis. Ten wysokiej jakości rosyjski standardowy zawór odcinający, dostępny w magazynie, jest wykonany z żeliwa sferoidalnego i wyposażony w elastyczny gumowy pierścień uszczelniający, zapewniający niezawodne uszczelnienie i trwałość. Zwarta konstrukcja zapewnia wysoką sztywność i niezawodność, a elastyczna konstrukcja bramy zapobiega odkształceniom pod wpływem nietypowych obciążeń lub temperatur. Zawór jest wyposażony w łożyska toczne ułatwiające obsługę w większych rozmiarach i obsługuje niestandardowe materiały i opcje gniazd, aby spełnić różne warunki pracy.

Wyślij zapytanie

Opis produktu

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Architektura dynamiki płynów zoptymalizowana pod kątem przestrzeni: Zoptymalizowana strukturalnie konstrukcja podwozia zapewnia korpusowi zaworu wyjątkową sztywność i niezakłóconą geometrię przepływu, minimalizując spadek ciśnienia.
2. Zaawansowana kompozytowa powierzchnia uszczelniająca: Rosyjski standardowy zawór odcinający wykorzystuje opatentowaną technologię metalurgiczną w celu połączenia stopów odpornych na korozję z matrycą z węglika wolframu, uzyskując wyjątkowo długą żywotność cykliczną, znacznie przekraczającą standardy branżowe.
3. System operacyjny trzpienia bez tarcia: Anizotropowe pierścienie uszczelniające z grafitu zapewniają uszczelnienie trzpienia o zerowym wycieku, zapewniając jednocześnie wyraźne uruchamianie przy niskim momencie obrotowym, co zapewnia łatwą i niewymagającą wysiłku obsługę.
4. Integracja uruchamiania wielotrybowego: Rosyjski standardowy zawór odcinający zapewnia wszechstronną kompatybilność uruchamiania, w tym ręczne koła ręczne, siłowniki pneumatyczne, silniki elektryczne i reduktory planetarne, umożliwiając uniwersalne zastosowanie.
5. Konfigurowalna platforma topologii dysku zaworowego: Trzy różne konfiguracje uszczelnienia: dostosowująca się do ciśnienia elastyczna pojedyncza zasuwa, sztywna pojedyncza zasuwa przeznaczona do dużych obciążeń i dwukierunkowa podwójna zasuwa równoległa.

Standardy wdrożeniowe

Specyfikacje projektowe: GB / T 12234
Długość konstrukcji: GB/T 12221
Kołnierz łączący: r0CT12815-08-I
Test i kontrola: JB/T 9092
Ciśnienie - Temperatura: GB / T 9131
Identyfikacja produktu: GB/T 12220

Parametry wydajności

Ciśnienie nominalnePN（MPa)	sprawa	ciśnienie próbne (MPa)		Zapieczętowany
Ciśnienie nominalnePN（MPa)	sprawa	Uszczelnione (płynne)	Uszczelnienie (gaz)	Zapieczętowany
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Odpowiednie medium i odpowiednia temperatura

Materiał powłoki	Odpowiednie media	Obowiązująca temperatura (℃)
Stal węglowa (typ C)	Woda, para, olej	≤425
Stal chromowo-niklowo-tytanowa (typ P)	Kwasy azotowe	≤200
Stal chromowo-niklowo-molibdenowo-tytanowa (typ R)	Kwas octowy	≤200
Stal chromowo-molibdenowa (typ I)	Woda, para, olej	≤550

Główny materiał części

Ciało, maska	Płyta zaworowa, gniazdo	Trzpień zaworu	Nakrętka łodygi	podsadzkarz	Koło ręczne
Stal węglowa	Wysokiej jakości stal węglowa + węglik lub stal nierdzewna	Chromowana stal nierdzewna	Brąz aluminiowy	Opakowanie z azbestu grafitowego	Żelazo ciągliwe
Stal chromowo-niklowo-tytanowa	Stal nierdzewna, stal nierdzewna + węglik spiekany	Stal nierdzewna chromowo-niklowo-tytanowa	Brąz aluminiowy	Teflon	Żelazo ciągliwe
Stal chromowo-niklowo-molibdenowo-tytanowa	Stal nierdzewna, stal nierdzewna + węglik spiekany	Stal nierdzewna chromowo-niklowo-tytanowa	Brąz aluminiowy	Teflon	Żelazo ciągliwe
Stal chromowo-molibdenowa	Stal stopowa + węglik	Stal chromowo-molibdenowa	Brąz aluminiowy	Elastyczny azbest	Żelazo ciągliwe

Główny kształt i wymiary połączeń

Średnica nominalna	Główne wymiary i wymiary połączeń
Średnica nominalna	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

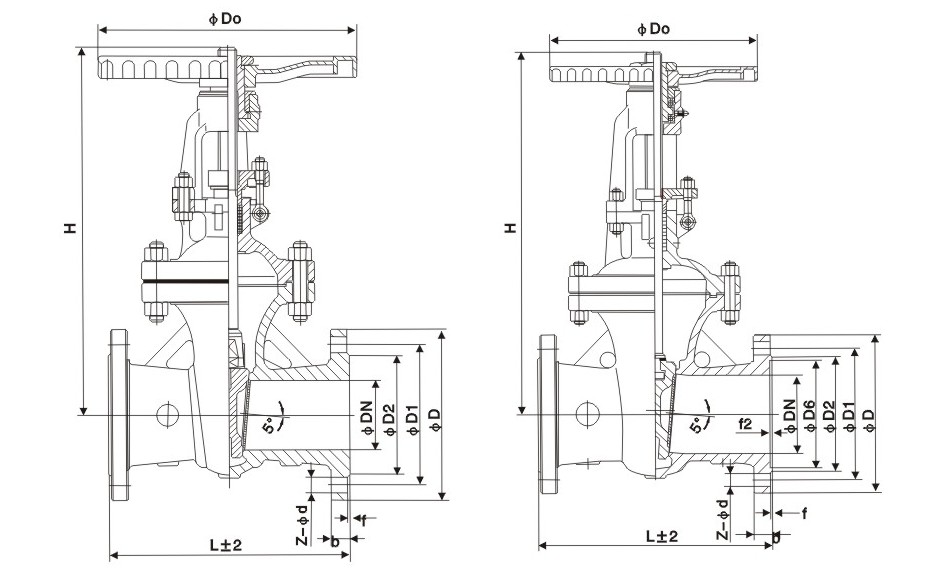

Obraz struktury
